Descrizione
DESCRIZIONE
UNIVERSALE
N.B.: PRIMA DEL ACQUISTO VERIFICARE LA COMPATTIBILITA
CON LA MOTO O CONSULTARSI CON UN MECCANICO.

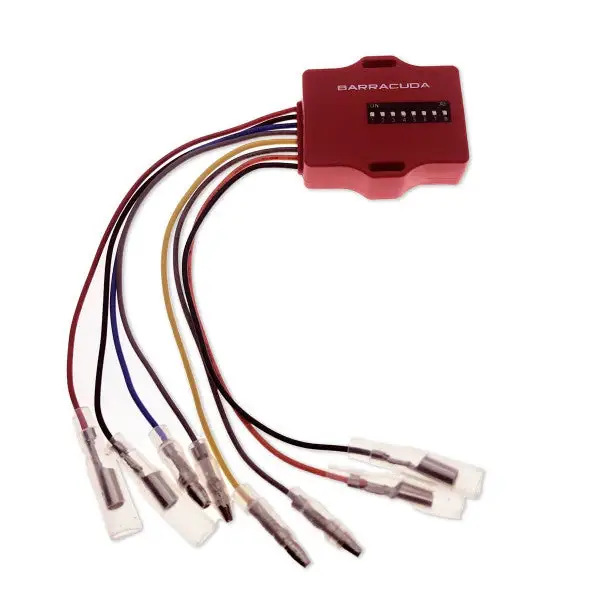

Il CAN-BUS RELAY BARRACUDA è un componente
elettronico essenziale per il corretto
funzionamento e lampeggio degli indicatori
di direzione relativo alla maggior parte dei
veicoli dotati del sistema CAN-BUS.
Il CAN-BUS RELAY fornisce un carico elettrico
necessario per il corretto funzionamento e
lampeggio degli INDICATORI a LED BARRACUDA
tramite la combinazione degli appositi Switch.
È possibile azionare fino a 2 canali, ad
esempio: gli indicatori di direzione nella
parte Posteriore Sinistra e indicatori di
direzione nella parte Posteriore Destra.
Il CAN-BUS RELAY BARRACUDA può essere
utilizzato anche su veicoli equipaggiati
con indicatori di direzione a LED originali.
Possono essere impostati i seguenti
valori di resistenza:
150 ohm
170 ohm
200 ohm
240 ohm
300 ohm
400 ohm
600 ohm
1200 ohm
Lunghezza dei cavi 200mm con Faston 3mm
Connessioni:
Giallo = ingresso canale 1 (+)
Arancione = canale di uscita 1 (+)
Blu = canale di ingresso 2 (+)
Rosso = canale di uscita 2 (+)
Grigio = massa in ingresso (-)
Nero = superficie di uscita (-)
Connettività :
1 CAN-BUS REALIS per 1 COPPIA di INDICATORI.
